LT-100型电脑裁切机

操作维护手册

工作电压：220V

电话：021-50116630

传真：021-50116631

网址:www.leitai-smt.com

上海磊泰自动化设备有限公司

目录

一、   说明…………………………..1

二、   系统组成……………..……....1

三、   操作面板说明……………..1-3

四、   售后服务……………….…..…3

五、   保修卡……………….……..…4微电脑裁切机使用说明书

一、             说明

本系统是由本司独立开发的专用运动控制系统， 适用于各行业设备定长切割。

本机特点如下：

1.本机广泛适用于电子行业、汽摩配行业、电器、电机、玩具、变压器等行业，粘扣带、棉纱带、松紧带、塑胶带、拉链、PVC套管、热缩套管、硅胶管，玻璃纤维管、铁弗龙套管、排线，小电线,导电布/泡棉，蓄电池隔板,镍片, 扩散片 ，反射膜，双面胶带，麦拉，绝缘纸，PE，铜/铝箔，排线，离型纸剪切铜片、铝片、塑料片、热缩套管、PVC管、输液管、绝缘纸、云母片、不干胶纸、电极、导电布/泡棉，双面胶带，热缩套管，镍片，极片，极耳，绝缘纸，麦拉片，青稞纸，快巴纸，聚酰亚胺胶带(KAPTON)，铜/铝箔，各种金属薄片，排线，小电线，粘扣带，各种带类等之定寸裁切使用，在同类产品剪切机中，其价格最低廉、性能最稳定、操作最方便，赢得了用户的好评！是您最理想、最实惠的首选设备！；

2.高速步进马达精确控制切段长度；走带长度、速度可调；

3.裁刀时间保护；总数确定；分把确定；分把暂停时间可调；

4.备有各种手动操作，方便调试；

5. LCD大屏直观显示；操作简约方便;

二、系统组成

组件：主控板、按键板、240X64液晶屏、步进驱动器、步进电机、减速电机及减速器

三、操作面板说明

1、各键功能：

前进

     →   ：按此键滚轮正转进料。

后退

←   ：按此键滚轮反转退料。

   清除/裁刀

    CLR  ：在待机状态下，按此键刀座上下单动1次，送料时若刀口挡料，可按此键使刀片向上移动，刀口张开即可。并可用来清除卡料.

            若在设定画面可用来清除错误数值。

    长度

LEN  ：先按此键之后，其次按清除键，再按数字键，最后确定目标长度值。

 速度

    SPD  ：此按键代表送料速度，切刀速度按功能键+数字2设定。按此键之后，再按数字键可确定速度范围在00~99之间，数字越大速度越快，反之速度越慢。

 批量

    UNIT ：按此键之后，再按清除键，再按数字键确定批量，范围在0~999之间，若批量设为0，则不会暂停。

 总数

 TOL  ：按此键之后，按清除键，再按数字键确定总数。

 裁刀

 CUT  ：按此键之后，按清除键，再按数字键确定裁刀的裁刀次数（经常设置为1）。

注：以上每确定数字后，必须按一次确定键储存确定值，若欲返回主画面，按停止键即可返回。

    归零

CMP  ：按此键即可清除已裁切次数显示。

 启 动

    RUN  ：按此键即可开始工作。

功能

FUN  ：确定几个特殊的参数。

2、操作说明：

1）功能+数字0： “批量暂停时间设定”，即当裁切完成批量确定的数字时暂停的时间，设置范围1~9秒。若设定值为0，则会一直裁切至总数完成时才停机，需按一次归零（CMP）键，再按启动（RUN）键才能再启动。

2）功能+数字1： “长度补偿设定”，因不同材料摩擦系数不一样，若确定长度与实际长度有误差时，可用此功能补偿。

   补偿值 =确定值—实际值= 长度补偿值 例如确定值是100mm 实价出来值是90mm

   补偿值 =100-90=10    补偿值应确定为100mm 注：000最后一个0代表是0.1mm

3）功能+数字2： “裁刀速度设定”，确定裁刀下切的速度，速度越小力度越大。初值为50，可根据材料硬度调节。

4）功能+数字3： “步长”，即在待机状态下，每按一次“→”或“←”键时，料带所运行的长度值。

5）功能+数字4：恢复出厂设置 送料速度是：50 切刀速度：50 长度：30 步长：

操作面板上速度按键代表送料速度，切刀速度按功能键+数字2设定。应选择合适的速度，速度由00~99分成100个速度段，您可以按需设置，数值越大速度越快，当材料伸缩性较大时或整卷材料较重又无辅助送料机配合时，速度应选择较慢.

Ø  完成以上设置后按停止(STOP)键, 退出设置模式, 此时画面上将显示您所确定的各项参数.

Ø  若发现在设置错误, 例如, 长度确定成了900.5mm, 其它正确, 即可重复第1步进行更正.

Ø  置入材料：调整好隔料板，隔料板固定材料，使材料不会左、右偏移，但请勿将材料夹住，以免影响到材料裁切长度的精确度.

Ø  将需切材料送至上滚轮与下滚轮接触处, 按前进键,直至使材料前进至超过刀口位置, 按启动(RUN)键, 此时您已实现了材料裁切自动化。

四、售后服务：（保修期一年，终身维护），以下情况不在免费保修条件内

1、  机器在贵公司人员自行搬运下所造成的损坏.

2、  在电压不稳定地区, 因未使用稳压器, 而造成机件损坏.

3、  未使用正确电压, 造成机件损坏.

4、  未经本公司同意, 自行更改机器造成的损坏.

5、  非经由本公司出货, 而是由经销中间商或其它工厂进货者.

6、  天灾或不可抗拒因素

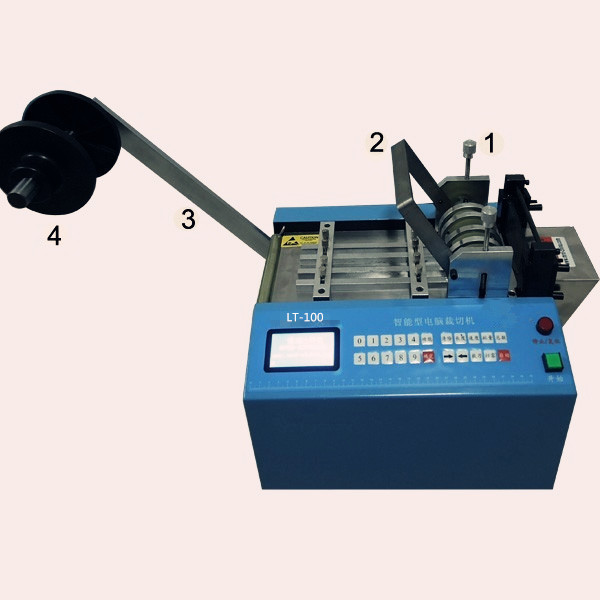

电脑裁切机安装图及配件清单

配件包含：1）左右压簧螺丝一对

          2）提手一根

          3）支架一个并配齐孔位螺丝（前孔套在机体内螺丝上）

          4）托盘一对，配齐孔位螺丝

          5）电源线一条

          6）大小扳手一对

          7）说明书一本
