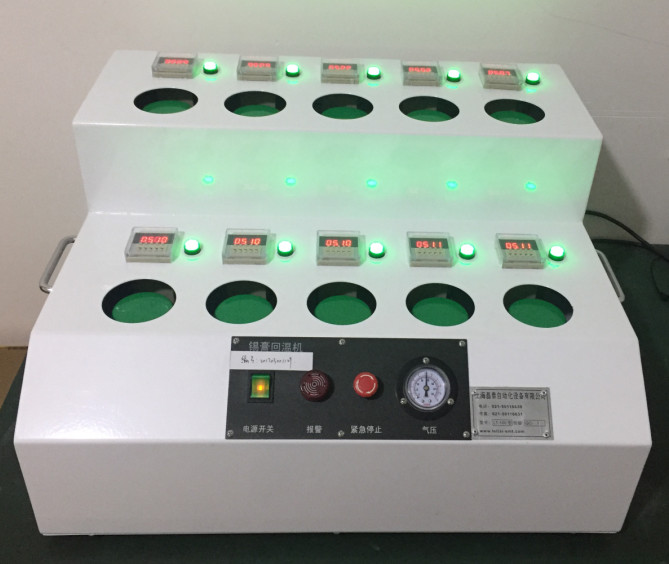

       锡膏回温机

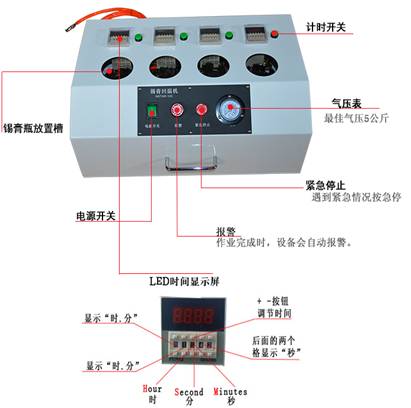

一、锡膏回温机机操作面板说明：

二、机器特性功能：

2．1采用PLC控制，进口电器件组装生产；

2．2每罐锡膏放置槽都有独立的时间操控。设定好时间锡膏罐会自动下沉，锡膏完成回温会自动弹出；

2．3在断电的情况下，如果未达到设定的时间，锡膏瓶将法取出，避免了混杂一起拿错的情况发生；

2．4不同规格型号的锡膏罐，可以在同一台设备上面使用；

2．5可同时回温4罐，每罐500g锡膏。

三、锡膏回温机机安装与调试：

3．1安装

3．1.1请将机器置于水平稳定的桌面或地面上，避免机器产生摇晃；

3．1.2请检查机器的使用电压规格(Ac220v)应与市电之电压规格相符，接通220v电源；

 3．1.3请确认机器凹槽内是否有异物，避免发生不必要的麻烦。

 3．2调试

3．2.1确认机器放置平稳。

 3．2.2将待回温的锡膏罐完全置于机器的凹槽夹具内，然后启动相对应的电源锡膏自动下沉开始回温，锡膏回温完毕后会自动弹出。

 3.2.3 视锡膏品质和冷藏情况而异,调整面板时间设定到较佳的回温时间

 3．2.4按启动开关后，最佳气压5公斤，每罐锡膏都可以独立操作。

四、锡膏回温机操作步骤及注意事项：

4．1操作步骤

4．1.0调试完毕后，启动电源。

 4．1.1将待回温的锡膏罐置入凹槽的夹具内。

4．1.2请将回温的锡膏启动相应的电源等待回温。

4．1.3调整面板上时间设定到较佳的回温时间；

4．1.4按电源开关后，锡膏罐会自动下沉。机器开始回温，直到完成后锡膏罐动弹出。

4．1.5使用完毕后，关闭电源开关；

4．2注意事项

 在断电的情况下，如果未达到设定的时间，锡膏瓶将无法取出.

 4．2.1请保持机器清洁；

 4．2.2.检查各螺丝无松动；

 4．2.3回温前检查机器电源总开关；

五、锡膏回温机机器说明：

机器尺寸：L500*W300*H230(mm)

机器重量：净重15KG

工作能力：4罐/每罐500g

工作电压：220V 60Hz

最佳气压：5KG
