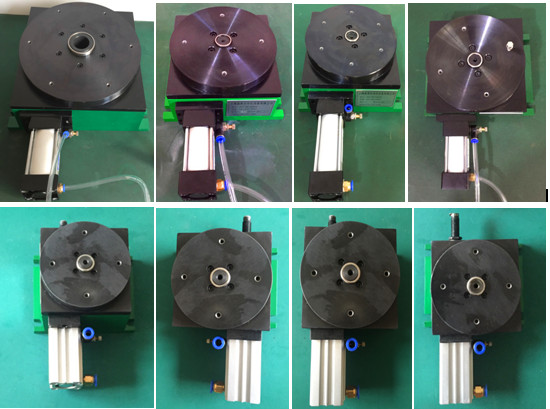

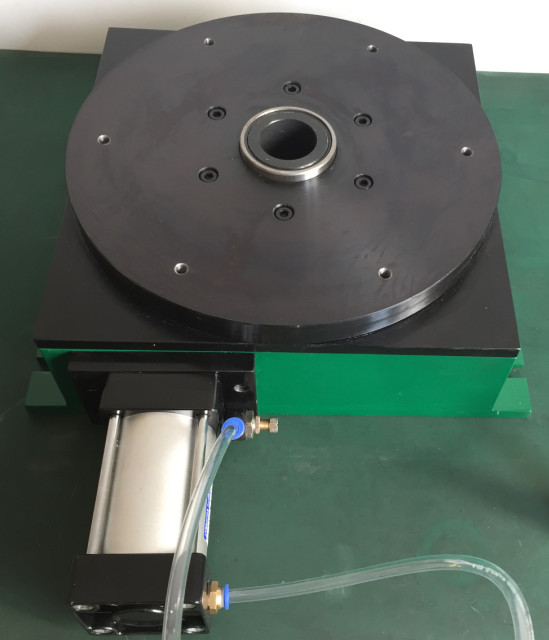

1.气动分度盘其系列型号有：110型，140型，180型，250型，320型,400型，600型等。安装控制简单，利用空压或液压作动力，配合（电磁阀.单片机.PLC）及控制回路。
2.分度盘运动状态时，分度盘面依照工艺要求作分割等份旋转，盘面运转平稳无升降起伏变化，转盘旋转平面跳动<0.06,角精度+/-15”
3.反应速度快，适用于非标自动化设备，攻牙机，螺丝锁紧机，钻床，铆钉机，超声波，烫金，丝印、移印，CNC数控加工或其它工作机配合，完成自动生产，加工，组装等功能。
4.其工作位调整简单，标准等份有4.6.8.12.24等数种，分度盘旋转盘面可根据工艺需要在360°范围内，顺时针或反时针方向依次转动。
5.负荷承载后惯性大时，冲击力加重亦无移位现象。
6.基本参数如下：
|
型号 |
110 |
140 |
180 |
250 |
320 |
400 |
|
中心高 |
78 |
88 |
110 |
126 |
142 |
185 |
|
转盘厚度 |
10 |
15 |
20 |
24 |
24 |
24 |
|
底座规格 |
110*146 |
142*176 |
190*220 |
245*250 |
318*330 |
400*420 |
|
底座螺孔距 |
88*130 |
110*160 |
154*200 |
190*228 |
240*306 |
320*390 |
|
转盘直径 |
110 |
140 |
180 |
250 |
320 |
400 |
|
面板OD |
200 |
260 |
300 |
450 |
700 |
|
|
气缸直径 |
SDAS25 |
SDAS32 |
SDAS40 |
SDAS63 |
SDAS80 |
SDAS100 |
|
最大扭拒<, /SPAN> |
8 |
12 |
21 |
69 |
150 |
|
|
最大负载KG |
15 |
24 |
40 |
80 |
120 |
200 |
|
分度精度 |
+/-15” |
|
|
回转方向 |
顺时针/逆时针 |
|
|
流体压力 |
0.5-0.7MPa |
|
|
标准等份 |
2/4/6/8/10/12/20/24/36/48 |
|
